24GHzレーダーセンサーユニット
24GHzレーダーセンサーユニット SRZ01シリーズ
「24GHzレーダーセンサーユニット」は、物体の移動速度や振動を非接触で感知する小型・薄型、低消費電力のレーダーセンサーユニットです。
本センサーユニットは評価用ボードです。PoCや量産でご検討の場合はお問い合わせください。

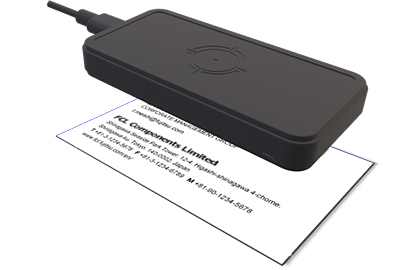

24GHzレーダーセンサーユニット
特長

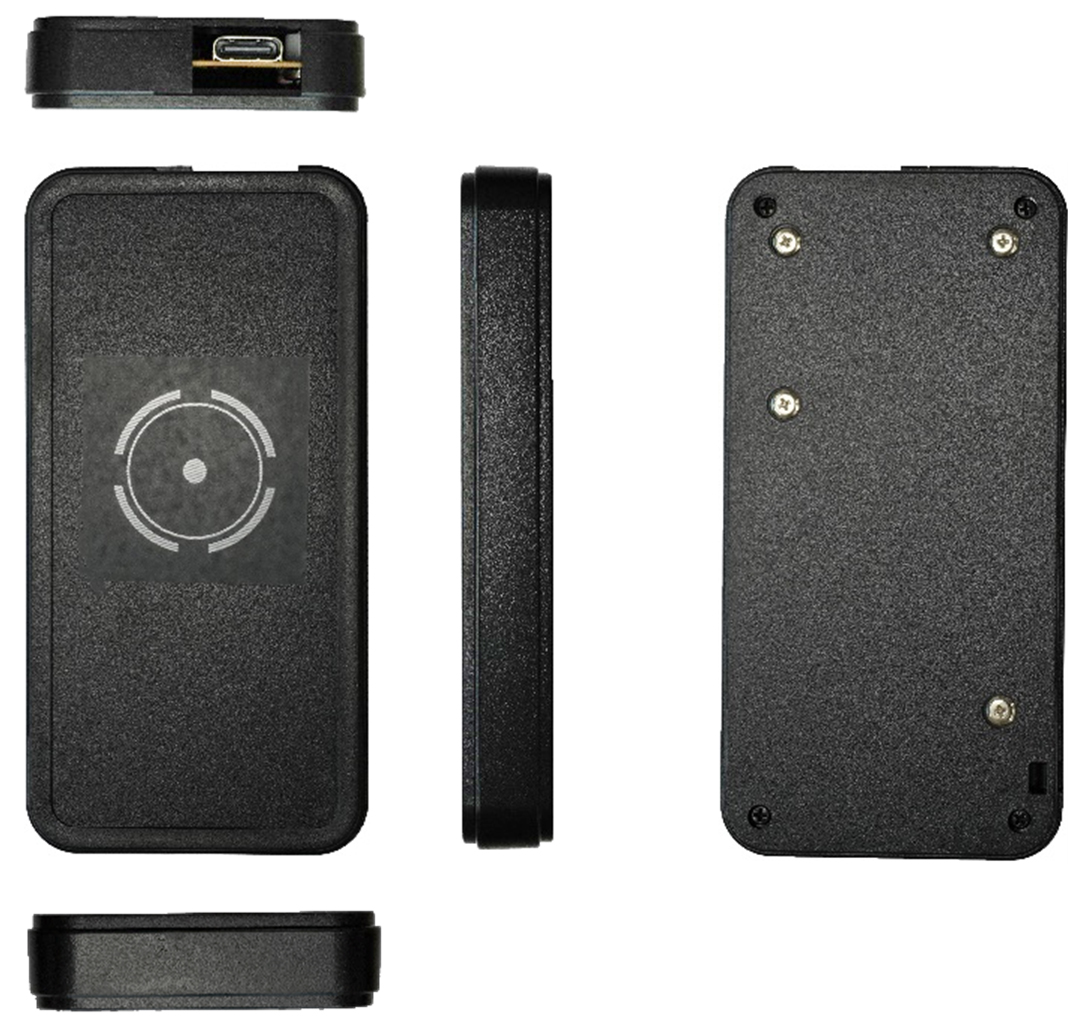

- ケース外形:90 x 45 x 12 mmの小型の外付けセンサーユニットです。
- USBケーブルでPCに接続するだけで使用することが可能です。
(USB2.0 Type-C、USB仮想COMポート通信、バスパワー給電) - レーダー出力信号を処理するMCUを搭載しており、用途に合わせた解析ソフトウエアを実装することが可能です。解析ソフトウエアの開発については別途お問い合わせください。
- 同時に複数個を並べて利用できるよう電波干渉対策(多チャネル化)に対応しています。
ご利用シーン
物体の移動速度や振動を非接触で感知するセンサーで、住宅・ビル設備、家電、ポータブル機器、車載機器への実装・組込みが可能な小型、低消費電力のセンサーユニットです。
- 防災、セキュリティ
- 振動センシング
仕様
品名 | 24GHzレーダーセンサーユニット SRZ01シリーズ |
---|---|
国内電波法認証 | 取得済 |
対応規格 | ARIB STD-T-73 V1.2 |
周波数範囲 | 24.05~24.25 GHz |
チャネル数 | 3 (10 Max.) |
動作電圧 | +4.75~5.5V |
消費電流 | 300mA Max. |
動作温度 | -10~+40℃ |
ホストインターフェース | USB Type-C |
外形寸法 | 90 x 45 x 12 mm |
アンテナ特性

Item | Min. | Typ. | Max. | Unit | |
Full beam width at -6dB | Azimuth (Horizontal) | - | 100 | - | deg |
Elevation (Vertical) | - | 34 | - | ||
Tx & Rx Antenna gain | Peak gain at 24.15 GHz | - | 10.1 | - | dBi |
