直流高電圧リレーFTR-E1シリーズ
最大1,000DC遮断！高容量DCパワーリレー
FTR-E1/E1Jは、電動車両のプリチャージや太陽光発電システムなどに適した直流高電圧対応の高容量パワーリレーです。
- FTR-E1リレーの特長
アプリケーション
・アプリケーション例：EV/HV用DCライン車載充電器/急速充電スタンド
・アプリケーション例：蓄電システムのバッテリー遮断/ソーラーパネルシステムの安全な遮断
・アプリケーション例：太陽光発電システムの直流出力制御（AC/DC）
ラインナップ

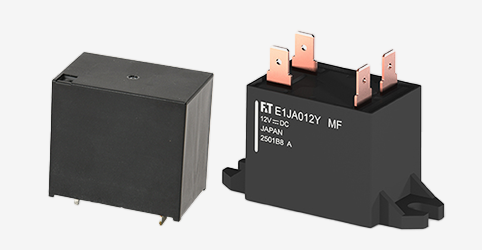

FTR-E1リレーの特長
定格20AのFTR-E1 （-MF, -GR）、30AのFTR-E1（-HA）、60AのFTR-E1（-HC）のプリント基板実装型と、20A のタブ端子付きねじ止めタイプのFTR-E1Jをラインナップしています。
- 接点側に極性がないため、充電/放電の両方の回路に対応します。
- 水素ガスを不使用：爆発のリスクがなく安全にご使用いただけます。
- コイル-接点間 5,000VAC、開放接点間 2,500VACの高絶縁設計です。
アプリケーション
- 電気自動車/プラグインハイブリッド車の車載充電器
- 電気自動車プリチャージ
- 太陽光発電システムのストリング遮断
- 蓄電システムの充電・放電
- Vehicle to Home （V2H）
- ハイブリッド建機
- PTC ヒーター制御

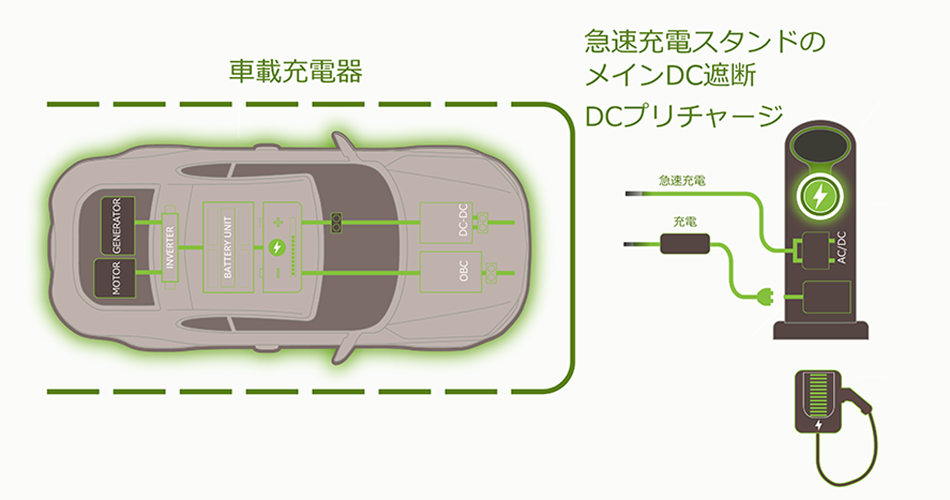

アプリケーション例：EV/HV用DCライン車載充電器/急速充電スタンド
電気自動車のDCライン車載充電器や急速充電スタンドに使われています。

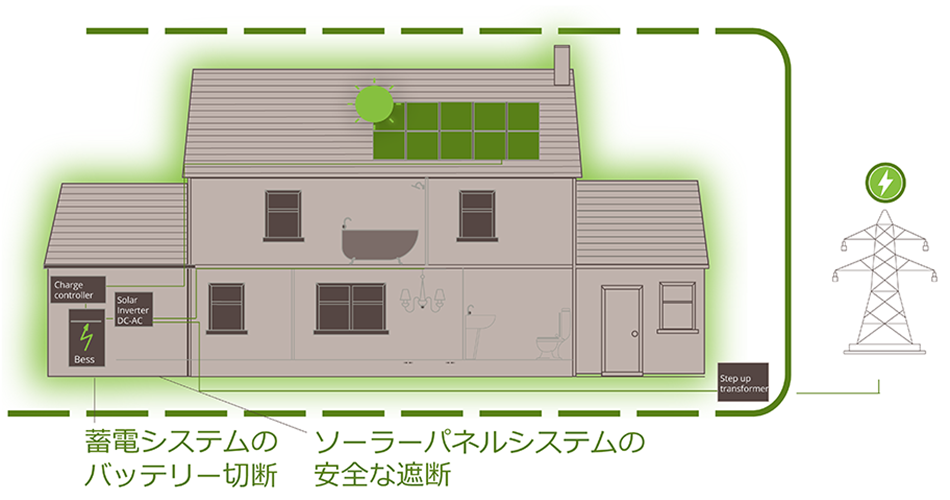

アプリケーション例：蓄電システムのバッテリー遮断/ソーラーパネルシステムの安全な遮断

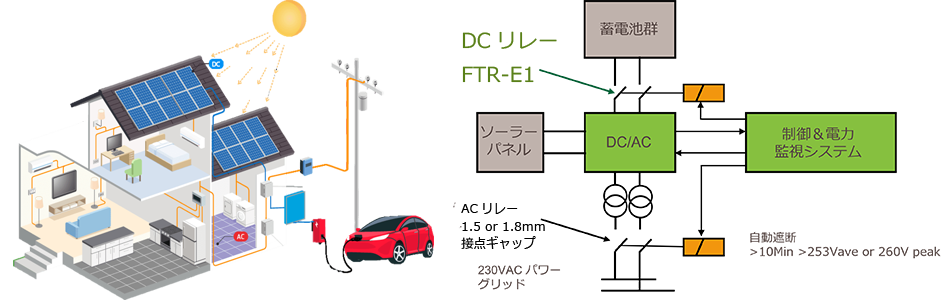

アプリケーション例：太陽光発電システムの直流出力制御（DC/AC変換）
ラインアップ
FTR-E1リレー 一覧 ＜（ ）内はサフィックスを表します＞
| FTR-E1（-MF, -GR） | FTR-E1（-HA） | FTR-E1（-HC） | FTR-E1J（-MF） | |
|---|---|---|---|---|
| 外観 |  |
|
 |
 |
| 接点構造 | 1a（1 Form X） | 1a（1 Form X） | 1a（1 Form X） | 1a（1 Form X） |
| 定格 | 20A, 450VDC 20A, 800VDC 10A, 1000VDC |
30A, 450VDC 20A, 800VDC 10A, 1000VDC |
60A, 450VDC 10A, 1000VDC |
20A, 800VDC 10A, 1000VDC |
| 連続通電電流 | 25A @85℃ | 25A @85℃ | 60A @85℃ | 40A @85℃ |
| 定格消費電力 | 900mW | 900mW | 1200mW | 900mW |
| 実装形態 | プリント基板実装 スルーホール |
プリント基板実装 スルーホール |
プリント基板実装 スルーホール |
ねじ止め （タブ端子付き） |
| 外形寸法（mm） | 28.3×43.6×36.8 | 28.3×43.6×36.8 | 28.3×43.6×36.8 | 28.3×43.6×36.1 |
| カタログ | FTR-E1 | FTR-E1 | FTR-E1-HC | FTR-E1J |
