医療機器向けサーマルプリンタメカニズム

FCLコンポーネントのサーマルプリンタメカニズムは、小型化を追求とともに、バリエーションに富んだ用紙幅や駆動電圧のラインナップにより、お客様装置への組込時の利便性を図っています。
医療関係の製品にはFTP-60GMCL、FTP-60HMCL、FTP-60EMCLシリーズでご採用実績があります。

※ シリーズ名の0にはインチ指定の数字が入ります。
※ サーマルプリンタは「医療機器」ではありません。

製品の特長

医療現場に配慮した静音設計
FTP-60EMCLシリーズは、静かな病室でのご利用を考え、超低速（10mm/分）動作時に最小30dB以下の低騒音^（注1）を実現しました。
- 注1
  当社試験条件による

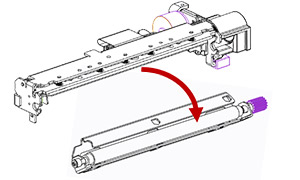

安全カッター設計
FTP-60GMCL/FTP-60HMCLシリーズは、当社独自のジャムフリーカッター構造は、レバーオープン操作のみでカッター刃を分離可能です。簡単かつ安全に用紙ジャム解除が行えます。
各種ニーズに応えるラインナップ
血圧計などに最適な2, 3インチ、心電図の用途として需要が高い4, 6, 8インチプリンタをラインナップしています。
開発サポート
装置実装、制御方法の技術サポートや推奨回路の提供を行っています。当社標準仕様の制御基板、制御LSIもご用意しています。

製品概要

FTP-60EMCLシリーズ
イージーローディング構造（ELM）
最大対応用紙厚：100μm
解像度：203dpi

タイプ	用紙幅	駆動電圧	印字スピード	カッター
高速印字	6インチ	12V	25～50mm/秒	無
	6インチ	24V	25～100mm/秒	無
	8インチ	24V	25～80mm/秒	無
低速印字	6インチ	24V	10mm/分～50mm/秒	無
低速印字	8インチ	24V	10mm/分～50mm/秒	無

FTP-60EMCLシリーズ外観

FTP-60GMCL、FTP-60HMCLシリーズ
イージーローディング構造（ELM）
最大対応用紙厚：100μm
解像度：203dpi

用紙幅	駆動電圧	印字スピード	カッター
2インチ	低電圧	120mm/秒	有/無
	12V	120mm/秒	有/無
	24V	250mm/秒	有/無
3インチ	低電圧	100mm/秒	有/無
	12V	100mm/秒	有/無
	24V	250mm/秒	有/無
4インチ	低電圧	100mm/秒	無
4インチ	24V	200mm/秒	無

定電圧：4.2～9.5V

FTP-63GMCLシリーズ外観：カッター無（前）有（後）

FTP-63GMCL483、FTP-83GMCL483【新製品】
イージーローディング構造（ELM）
最大対応用紙厚：150μm
解像度：203dpi（63G）／300dpi（83G）

用紙幅	駆動電圧	印字スピード	カッター
3インチ	24V	350mm/秒 - 203dpi type	有/無
3インチ	24V	200mm/秒 - 300dpi type	有/無

FTP-63GMCL483シリーズ外観

製品ラインナップ

サーマルプリンタのアプリケーション例

超音波診断装置のデータ印刷

【推奨プリンタ：FTP-60EMCLシリーズ】

用紙幅6インチまたは8インチで、折りたたみ用紙にも対応可能です。
波形などのデータ印刷に最適な10mm/分の超低速印字もラインナップしています。

超音

波診断装置

血圧測定器のデータ印刷

【推奨プリンタ：FTP-60GMCLシリーズ、FTP-60HMCLシリーズ】

据え置き型、可搬型などサイズや駆動電圧のバリエーションの多い血圧測定器には、用紙幅2インチまたは3インチ、電圧範囲4.2～9.5V、12V、24V、用紙カッター搭載/非搭載など、ラインナップ豊富なFTP-6xGシリーズ、FTP-6xHシリーズが適しています。

血圧測定器

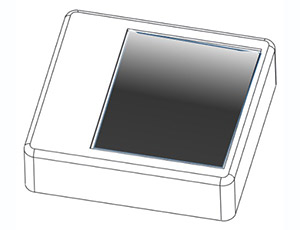

心電計のデータ印刷

【推奨プリンタ：FTP-60GMCLシリーズ、FTP-60HMCLシリーズ、FTP-60EMCLシリーズ】

サーマルプリンタを搭載する機器のサイズや電圧に合わせて、用紙幅4インチのFTP-60GMCL、FTP- 60HMCLシリーズ、6インチまたは8インチのFTP-60EMCLシリーズをご利用いただけます。いずれも折りたたみ用紙に対応可能です。また、FTP-60EMCLシリーズは波形データ印刷に最適な10mm/分の超低速印字も可能です。

血圧

測定器
